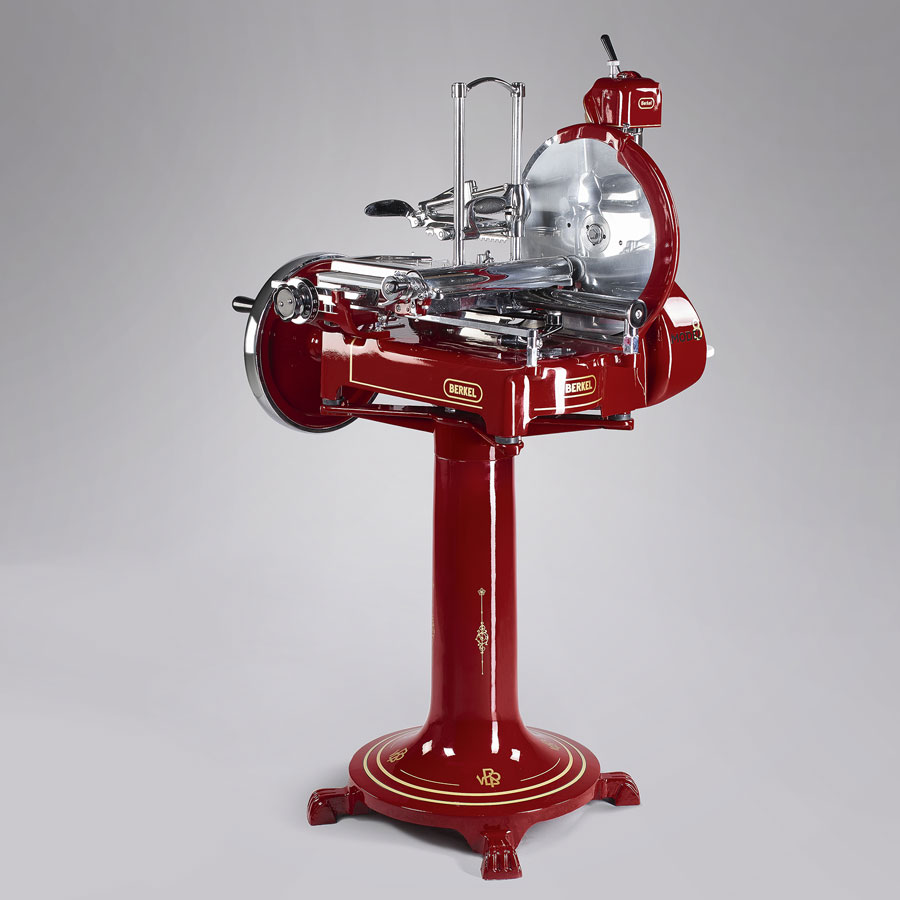

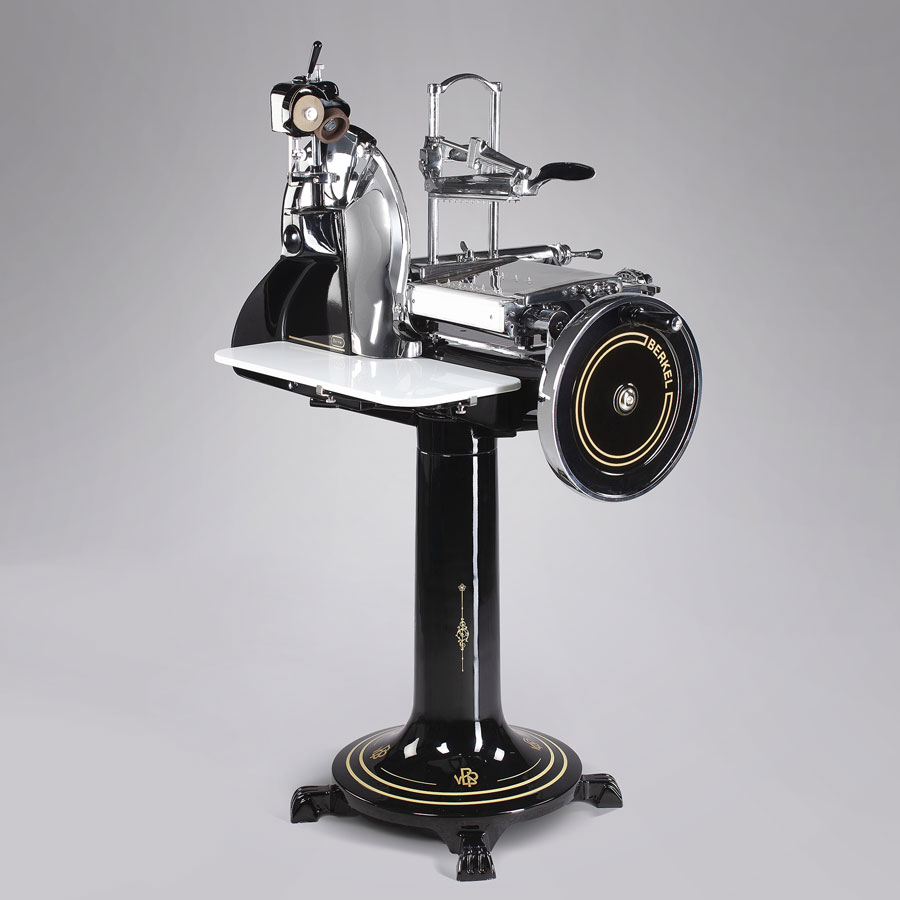

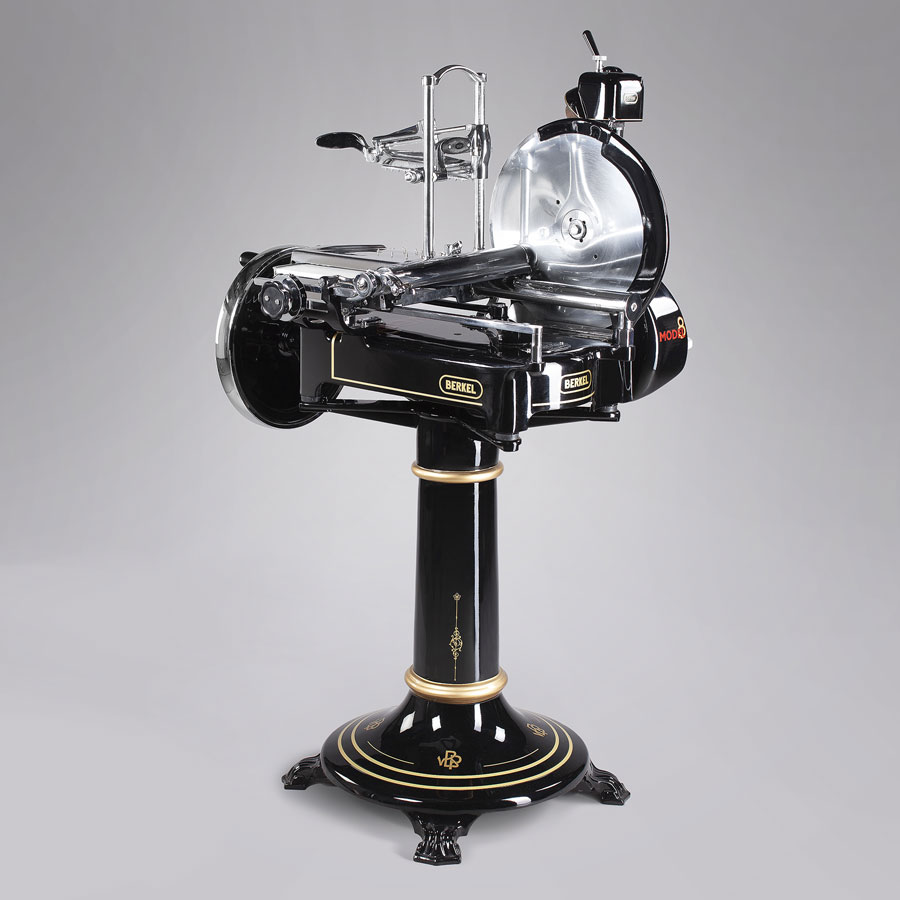

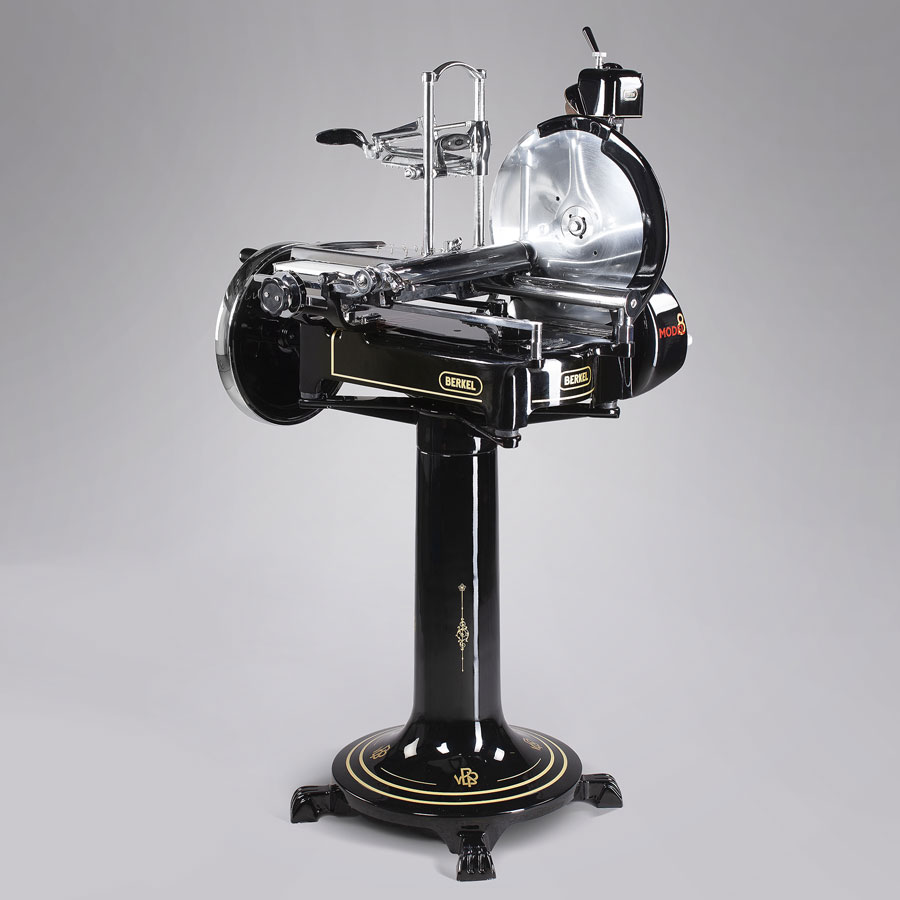

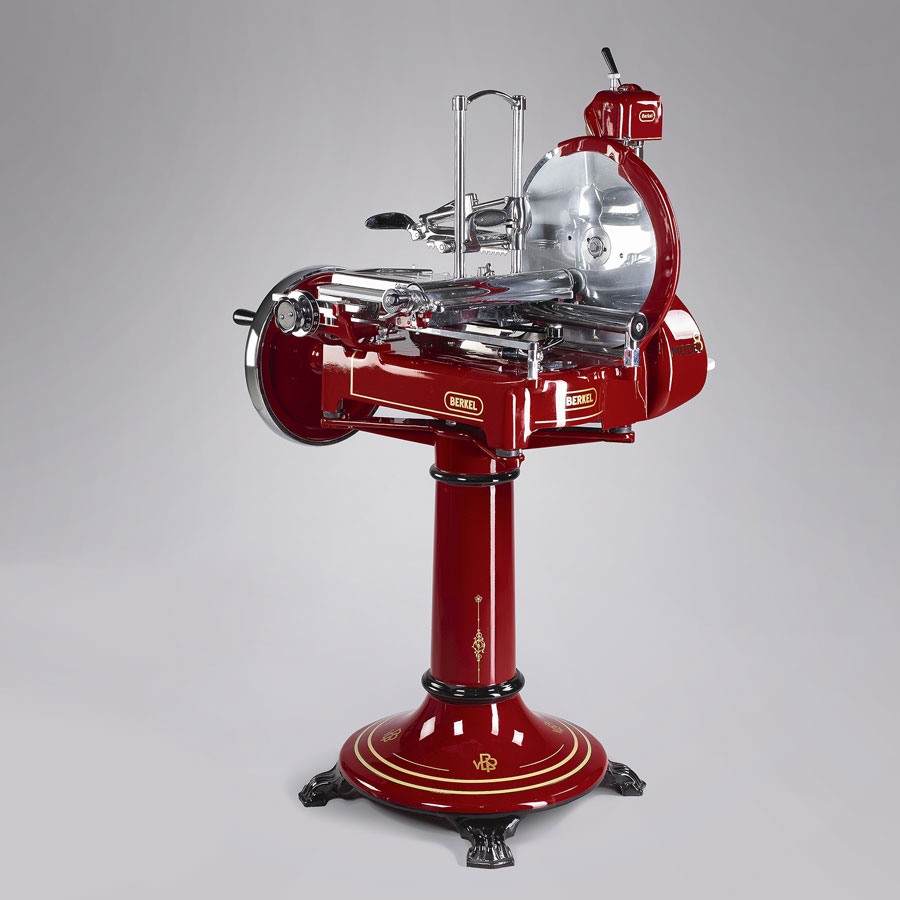

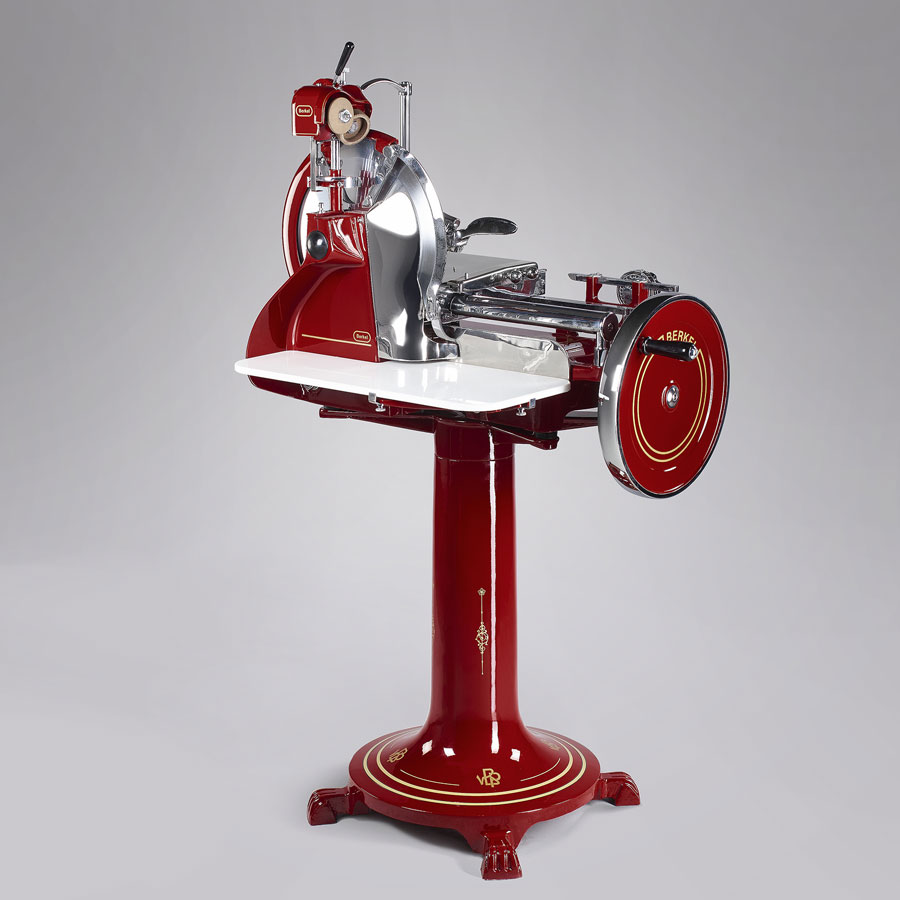

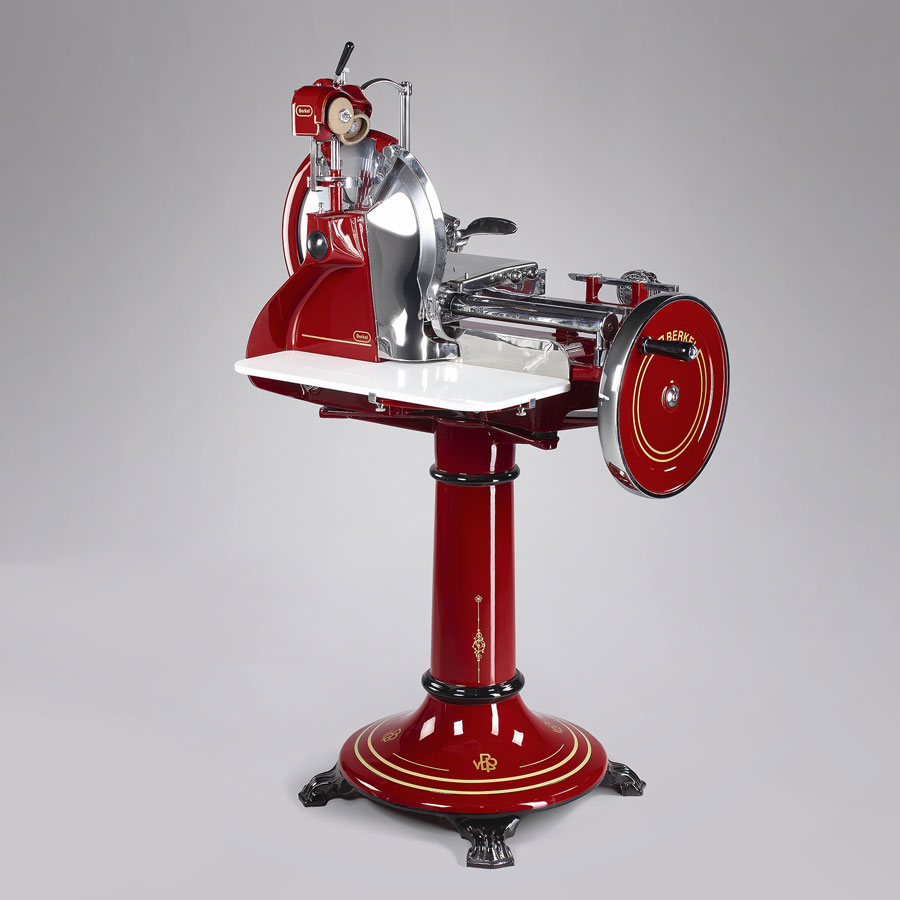

Berkel Aufschnittmaschine Modell 8H

MODELLE:

Berkel 8H

HERSTELLUNGSZEIT:

1928 - 1948 über

COLOR:

Rot / Schwarz

TECHNISCHE DATEN:

Klinge: 370
Gewicht: 100
Breite: 715
Tiefe: 870
Höhe: 660

HISTORISCHE ANMERKUNGEN

Historisch, das Berkel Schneidemaschine Modell 8H ersetzte die 5-7 Modelle.

Es stellt jedoch einige Eigenschaften ähnlich wie die früheren Modelle : Tatsache auch in dieser Schwungrad Aufschnittmaschine, ist die Schneid-Synchron ähnlich zu derjenigen Modelle 5-7t. Jedoch, mit Modell Berkel 8H wurden die entsprechenden Komponenten verbessert und perfektioniert, so dass das Unternehmen beschlossen, sie für alle nachfolgenden Produktion bis in die 60er Jahren zu benutzen.

In Aufschnittmaschine Berkel 8H mit Sockel, von der Schneckenschraube und geriefelte Kamm, man schaltet zu der konischen Schraube. Der Kamm verdoppelt die Kontaktfläche und wird nicht mehr auf der Festigung Schraubstock montiert, sondern auf einem gleitenden Teleskopförmigen Förderturm. Darüber hinaus wird es in die Schnecke mit einer hohen Kupplung-Belastung eingeführt.

Alle dies – zusammen mit der konischen Kupplung – kompensiert den Verschleiß des Kamms und ermöglicht die maximale Effizienz und Haltbarkeit solcher professionellen Aufschnittmaschine. Mit Berkel Modell 8H ist das Schraubstock in einem Stift eingeführt und eingespannt, der über dem Fördertürm herauskommt .

Darüber hinaus sind die Schnecke und das Förderturm durch ein geformtes Gehäuse abgedeckt, wenn statt dem  in den vorherigen Modellen sie sichtbar waren.

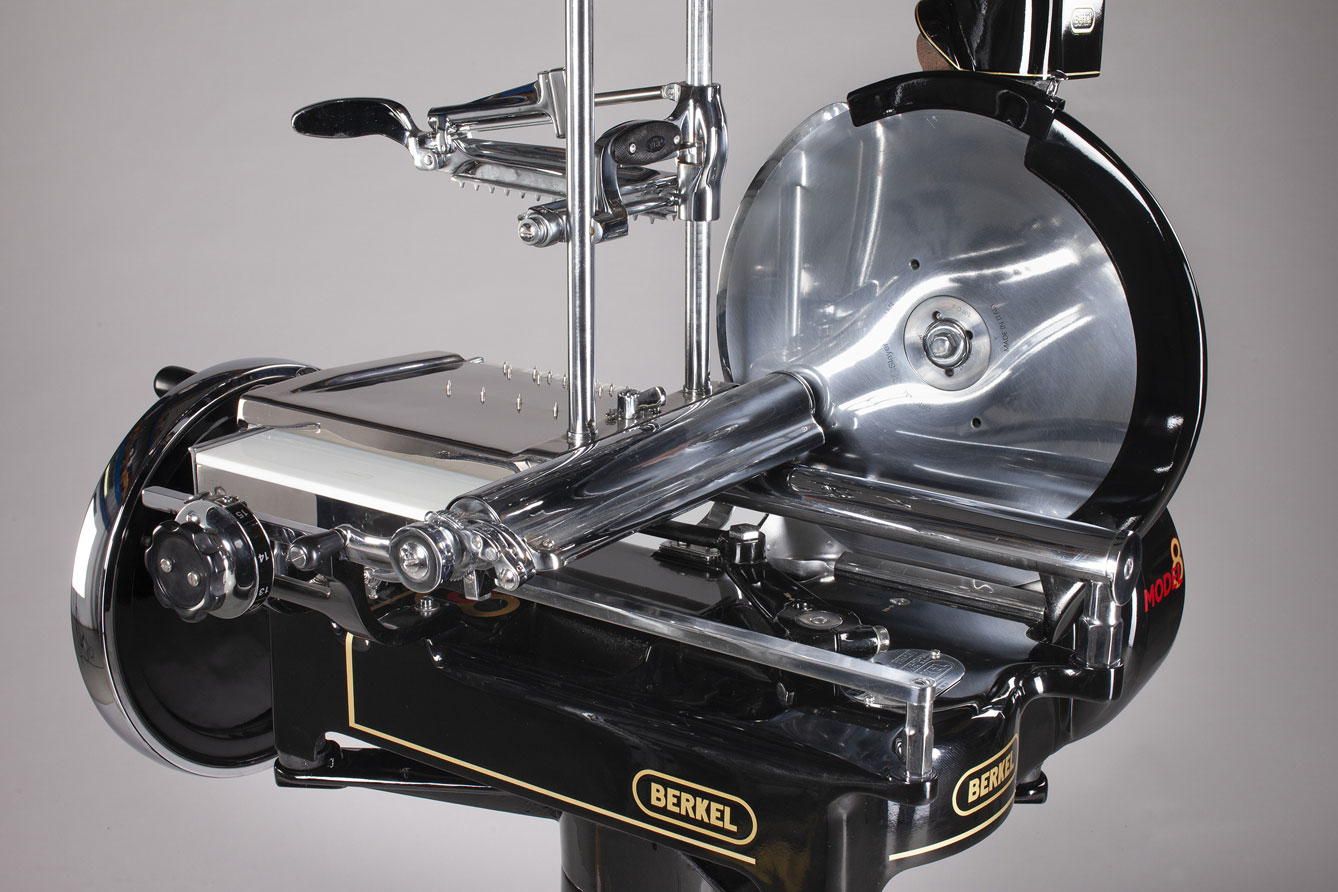

Es geht um eine Aufschnittmaschine mit geschlossenen und glatten Schwungrad. Es aktiviert die Zahnräder unter der Maschinegrundlage, die wiederum die Rundmesserbewegung erzeugen – durch eine Kette – sowohl der Schlitten – mittels zweier Pleuelstangen .

Neben dem Messer, fließt der Gleitschlitten in einem Stift, der mit einem Schutzmantel abgedeckt ist. Stattdessen auf der gegenüberliegenden Seite, ruht es auf einem Vierkantstab mit Hilfe eines Rad mit einem Lager.

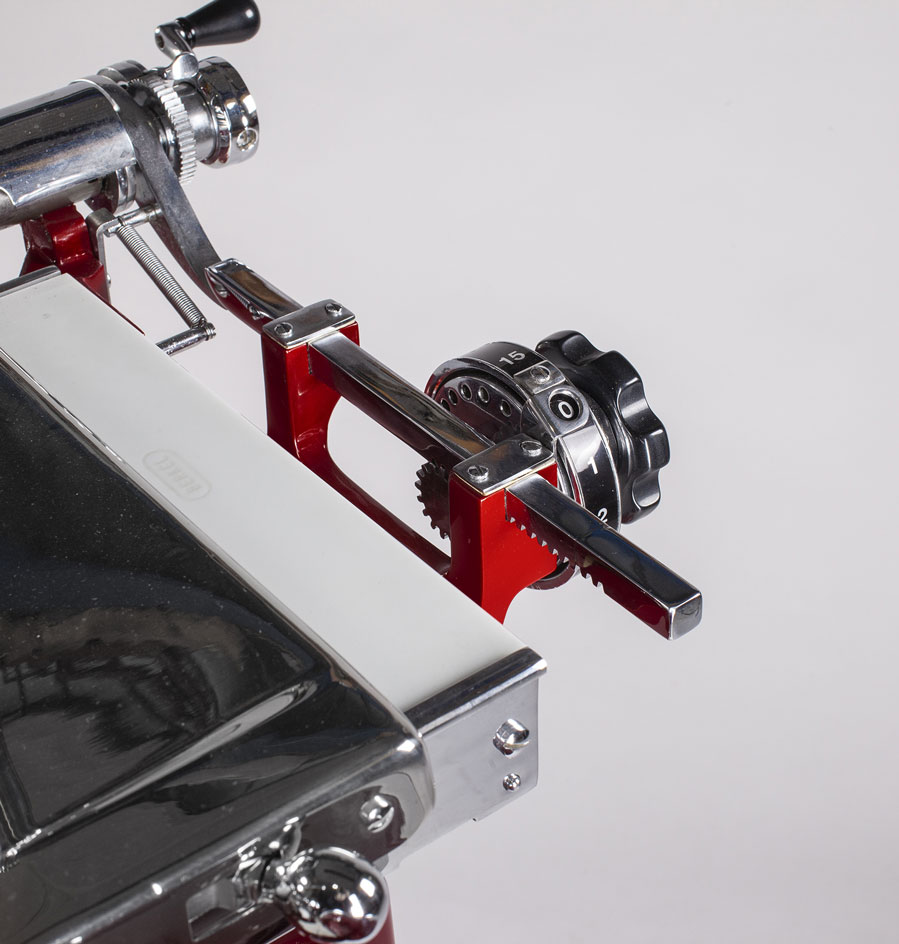

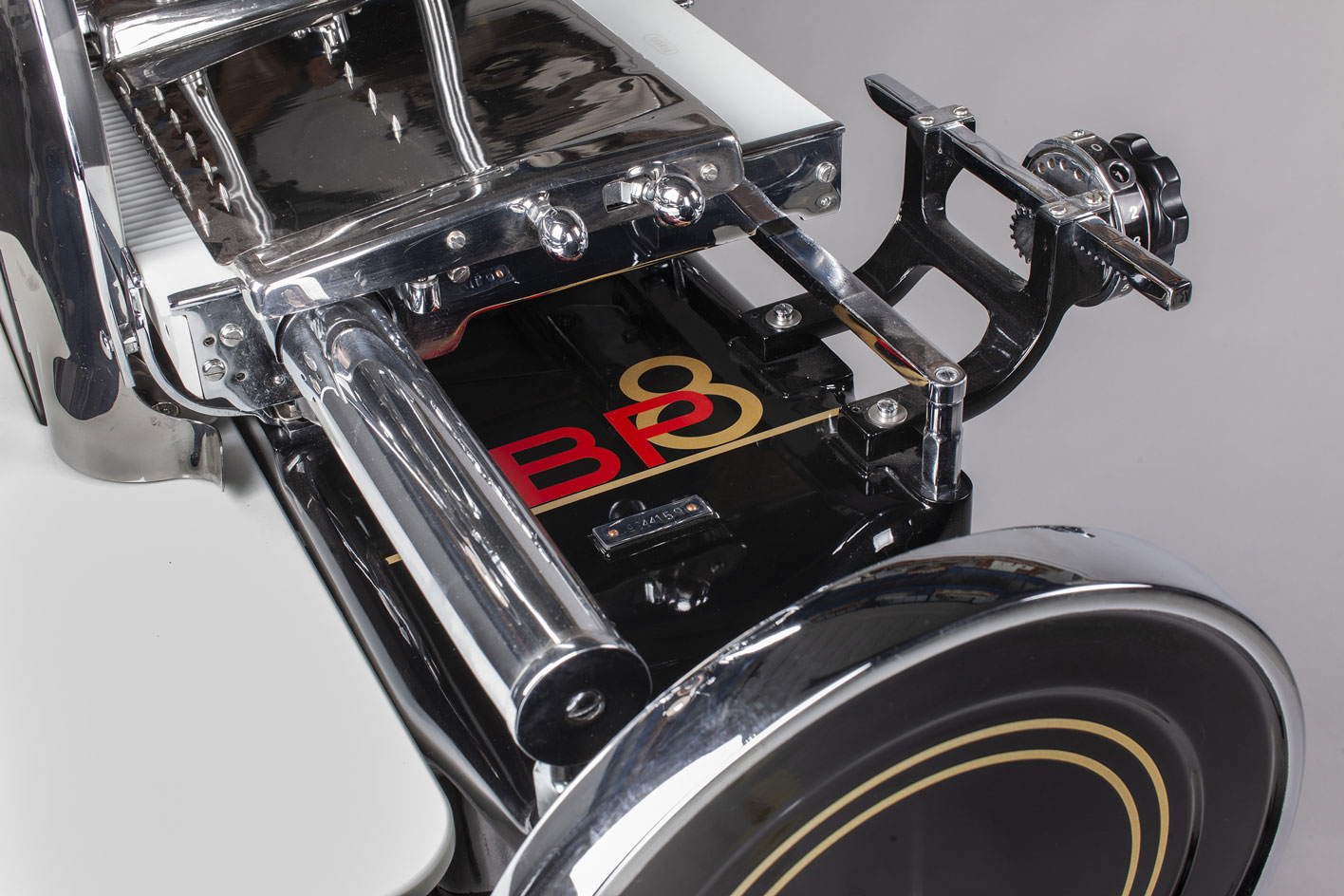

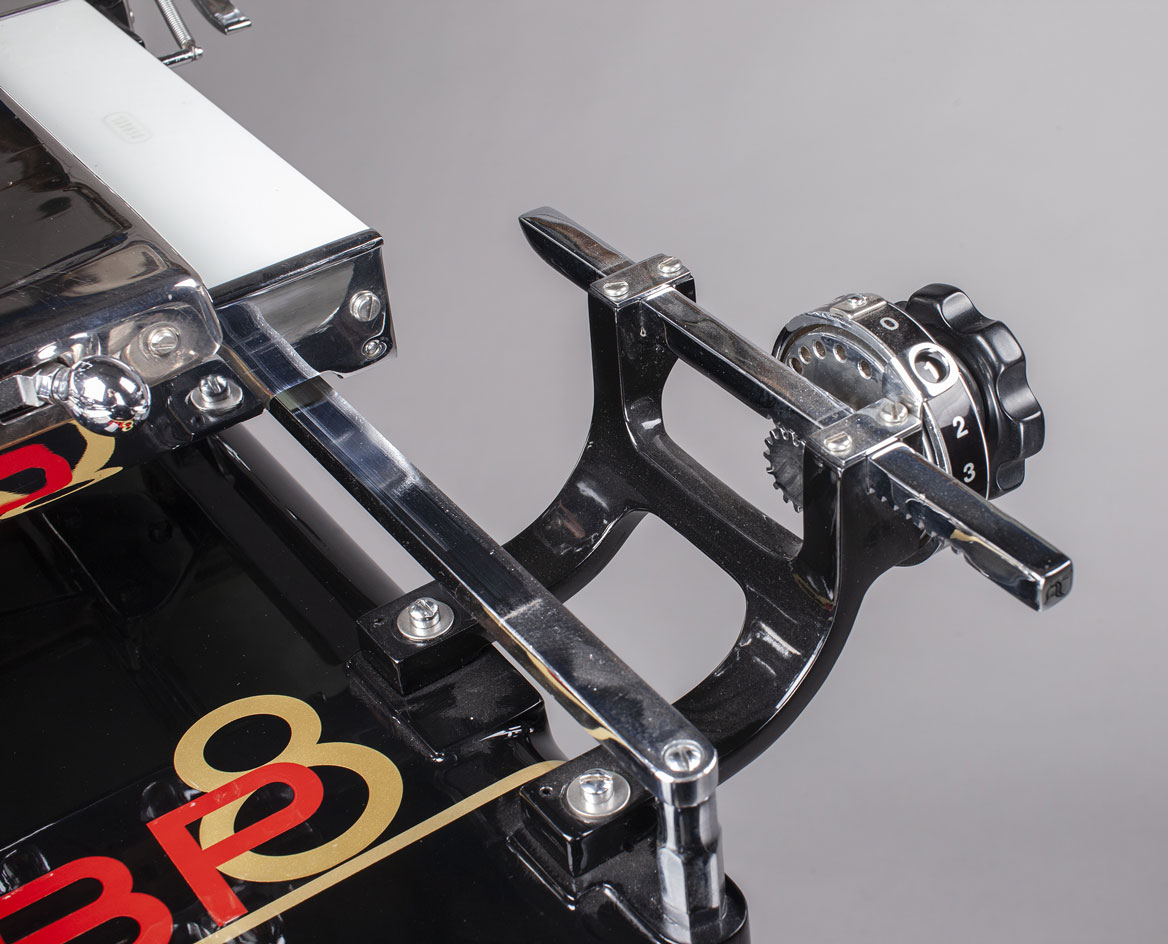

Das Berkel Modell 8H, unterschiedlich von dem Modell 8H-21, hat den ersten Zahnräder-Satz in einer lackierten Vierkantstange. In dieser Design-Aufschnittmaschine, dann werden die beiden Gleitführungen durch vier Säulen, zwei auf jeder Seite, auf der Grundlage befestigt. Darüber hinaus wird ist auf der Grundlage auch ein Knopf für die Scheibe Einstellung, der einen schnabelförmigen Hebelachse  mit dem Zahnrad betätigt, der wiederum auf dem Schlitten gestellt ist.

Durch Drehen das Rad, überträgt es die Bewegung der Schnecke, wo das Teleskope-Förderturm mit Kamm eingelegt ist, das zu dem Schraubstock angekuppelt ist, und die Schneidbewegung erzeugt.

Es geht um eine Handschneidemaschine und ist daher mit einer Kurbel verbunden mit dem Zahnrad ausgestattet. Einmal die Kurbel manuell in beide Richtungen betätigt, bewegt sie das Schraubstock nach links oder rechts in die gewünschte Position.

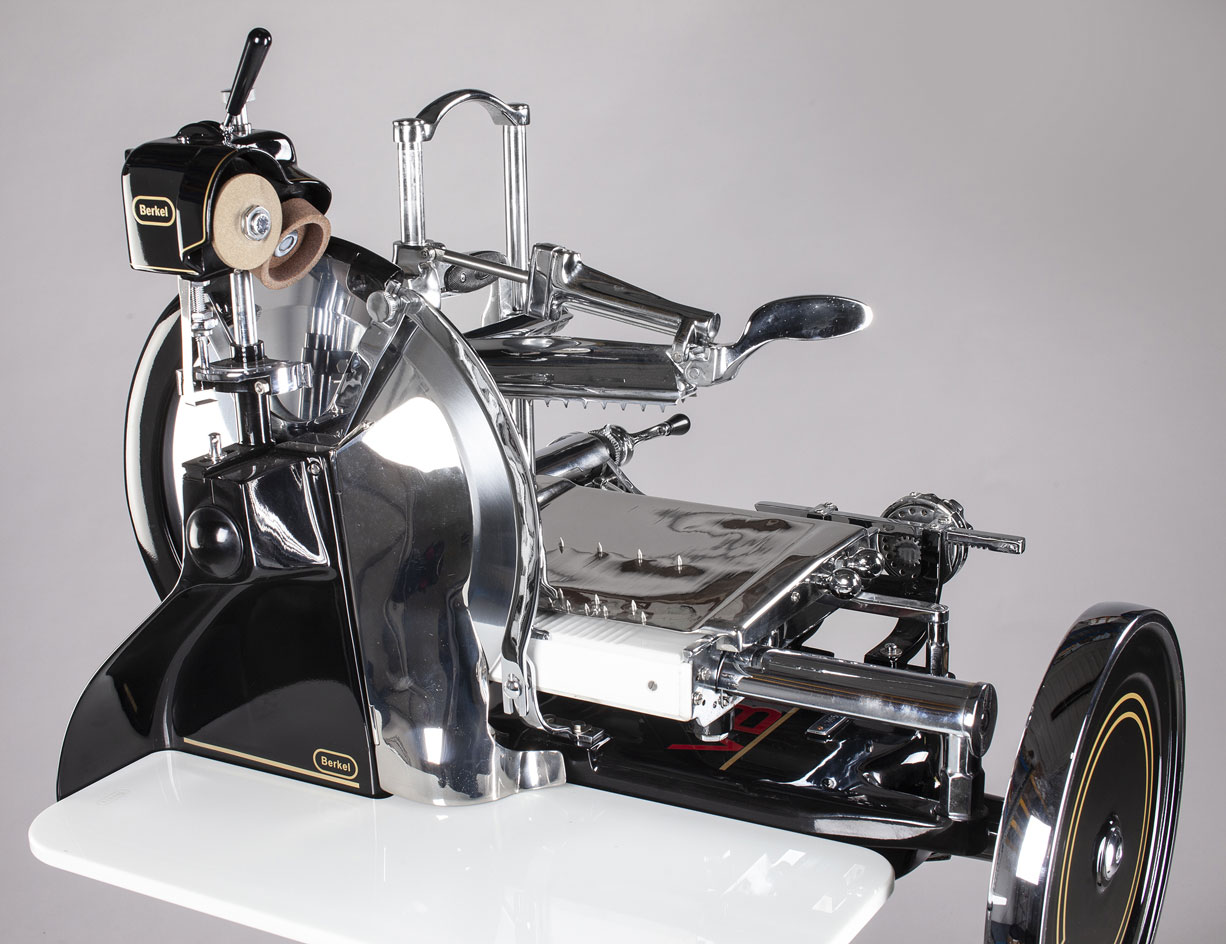

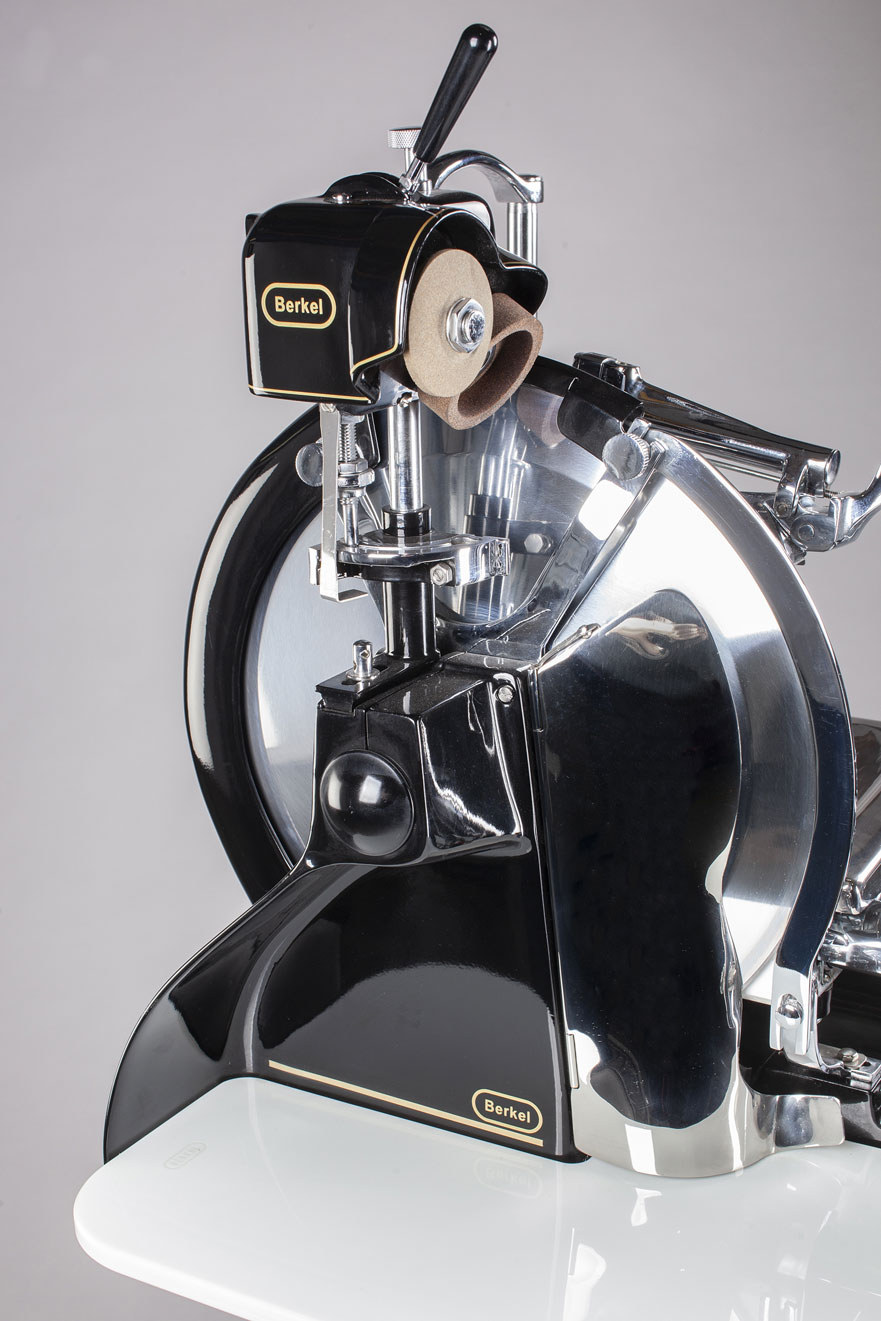

In dieser Handmaschine, liegt die Messernabe im Maschinenschulter. Dieser letzte, ist äußerlich abgeflacht mit einem Bogen geformt Flügel. Dies erlaubt die Verlängerung der Maschine Tablett, zwar eine größere Nutzung der Maschinenflächen während Verbrauch. Schließlich ist diese Maschine mit geschlossenen Schleifapparat mit einem lackierten Deckel. Ein Hebel wirkt auf einen Nocken, der die beiden Schleifsteinen bewegt.

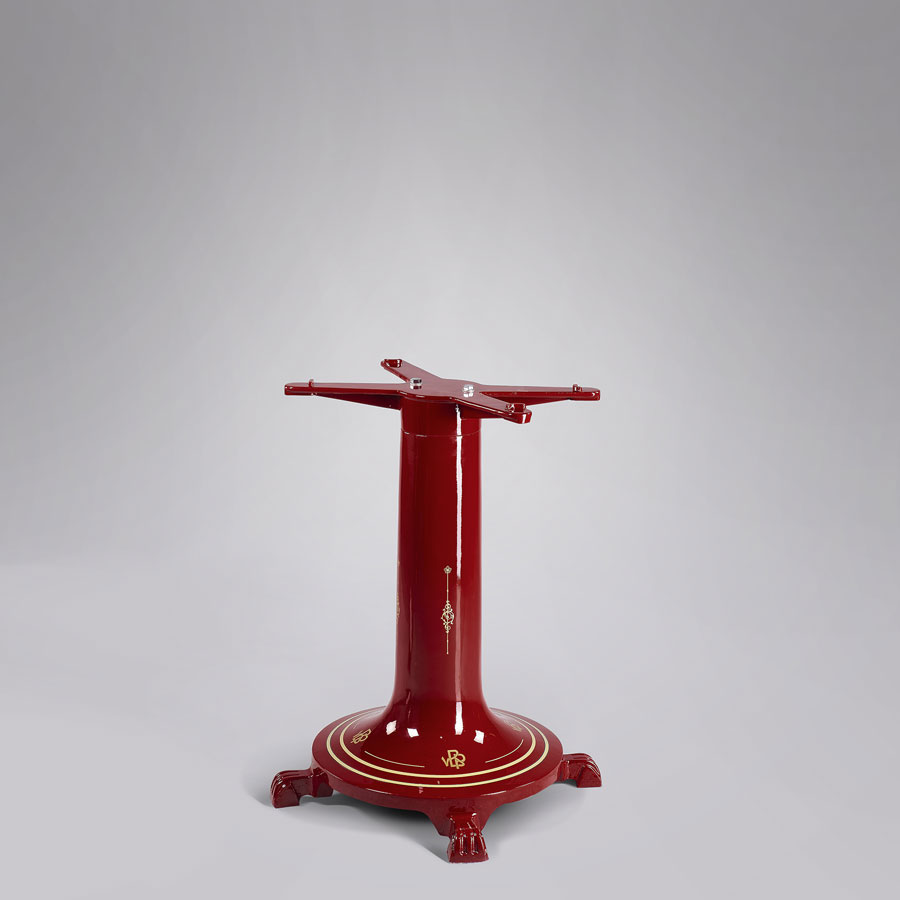

GRUNDLAGEN FÜR MODELL 8H

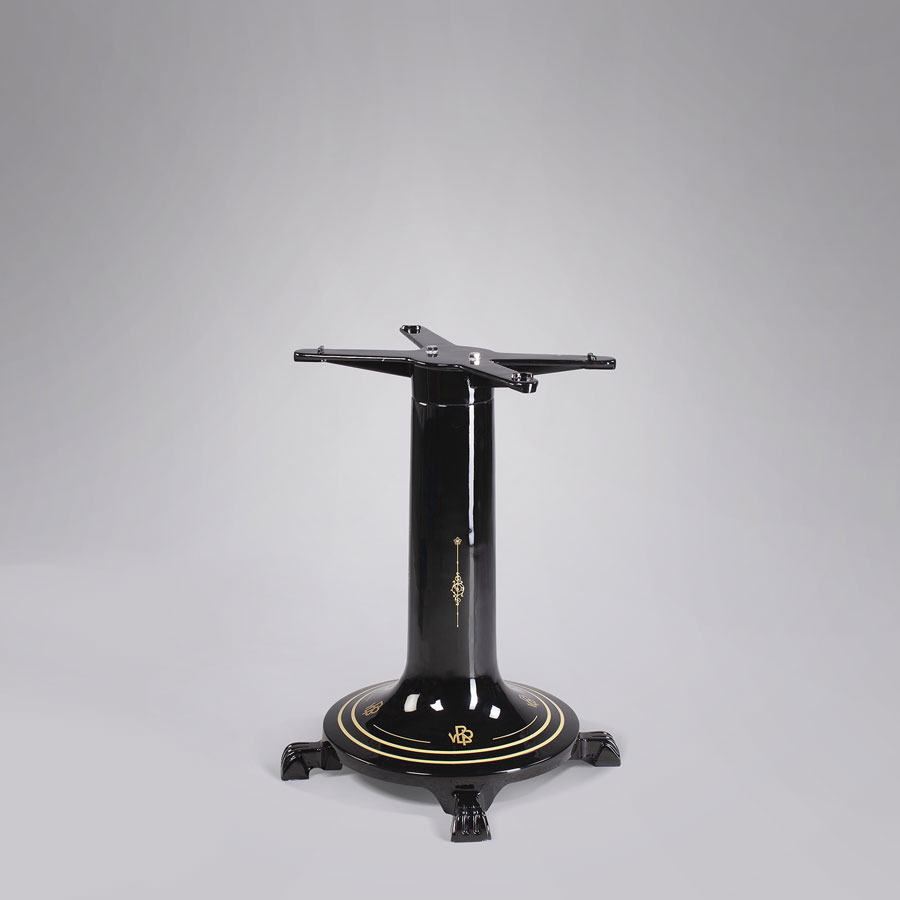

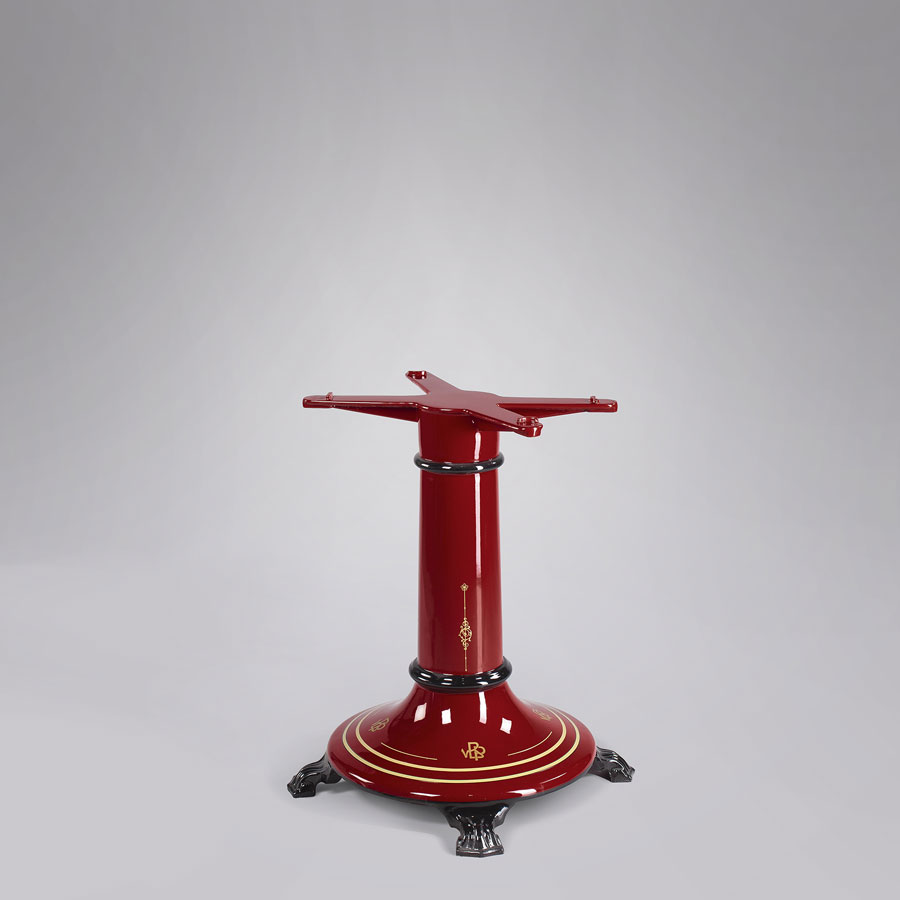

Sockel Berkel mod. 8, 21

Version schwer 4 fuss

Kaufen Sie dieses Slicer Berkel?
Informationen anfordern.

Prodotti form

Restauration Berkel Modell 8H

Artigiani del Restauro bietet eine  komplette Restauration Service für Berkel Modell 8H ein, durch Bringend die Maschine zu die originale Design und perfekte Funktionalität. Wenn etwas fehlt oder Teile beschädigt sind, kann das Unternehmen die entsprechenden Ersatzteile für Berkel Modell 8H treu zu den Originalen in Größe und Spezifikationen wieder aufzubauen. Darüber hinaus vertreibt Artigiani del Restauro bereit restaurierten Berkel Maschinen Modell 8H gebrauchsfertig. Die restaurierte Modelle sind in zwei Farben erhältlich: Berkel rot und Berkel schwarz. Kontaktieren Sie uns für weitere Informationen oder um den Preis für Modell Berkel 8H zu haben.
