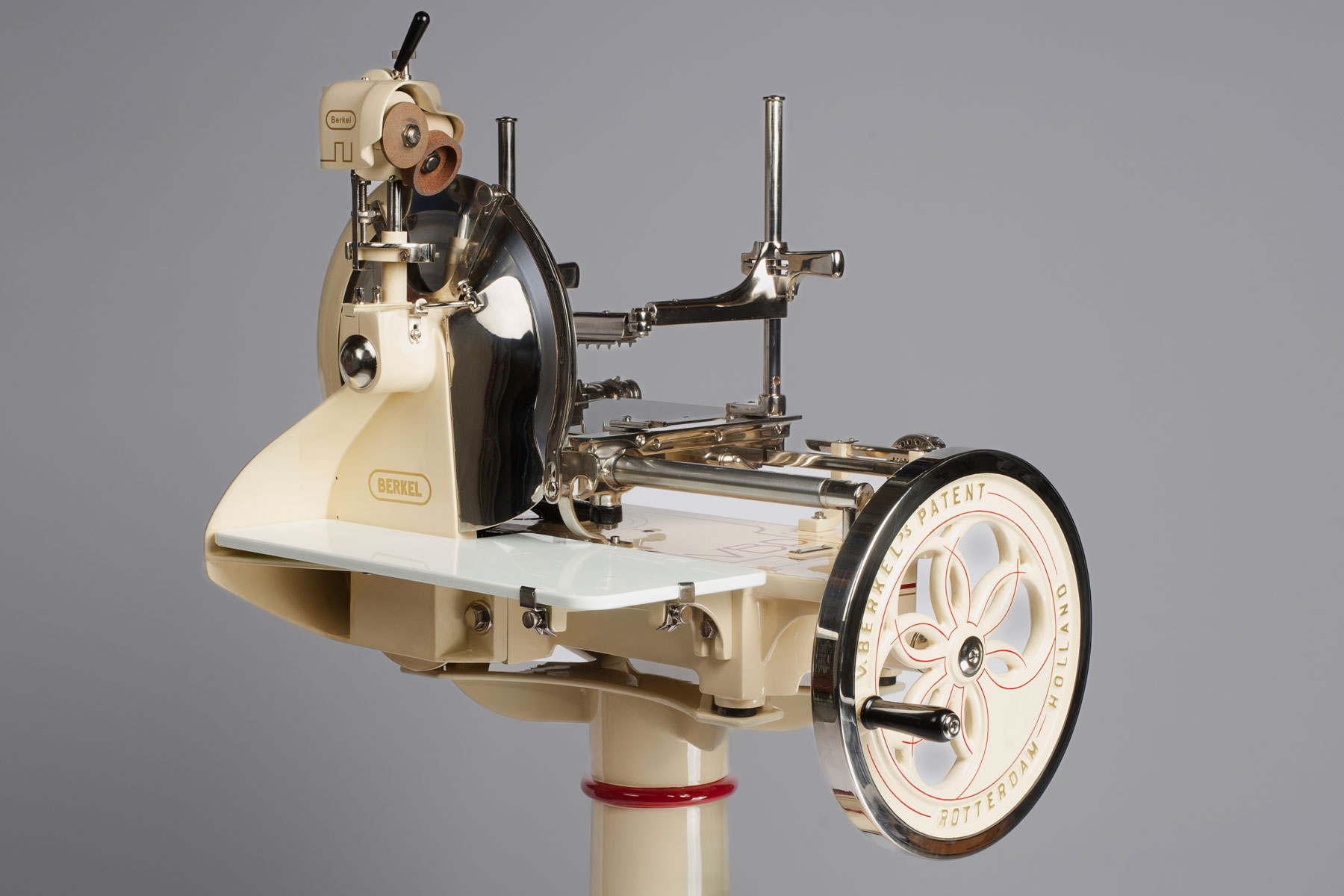

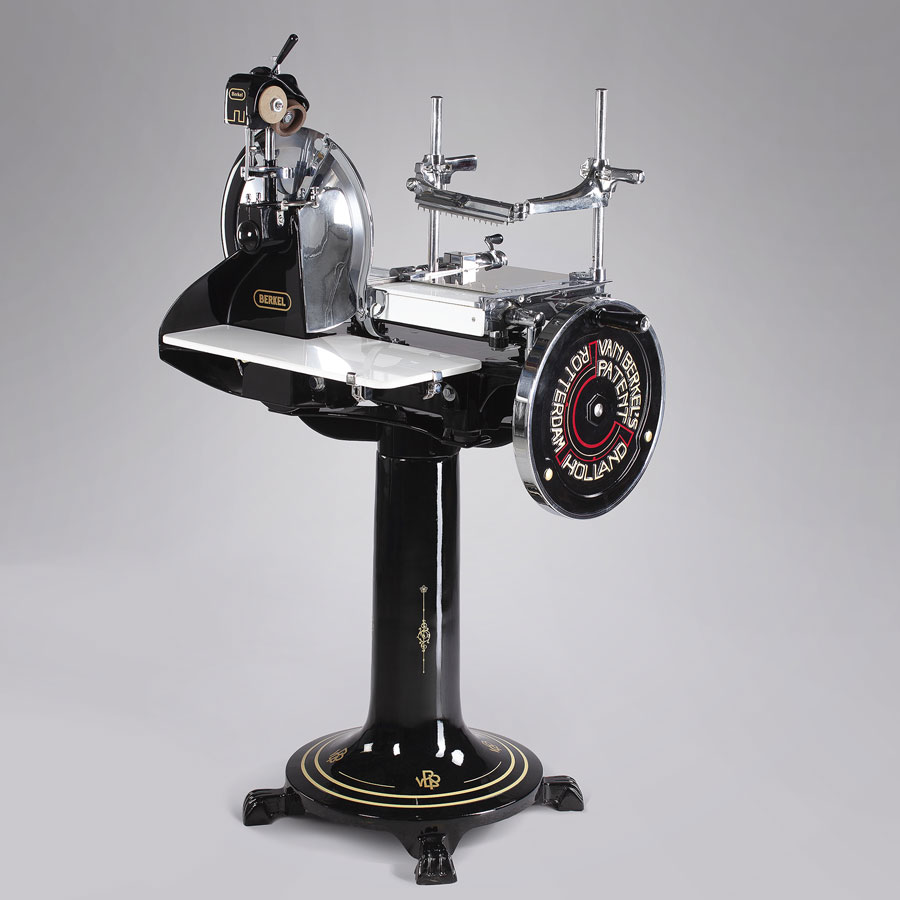

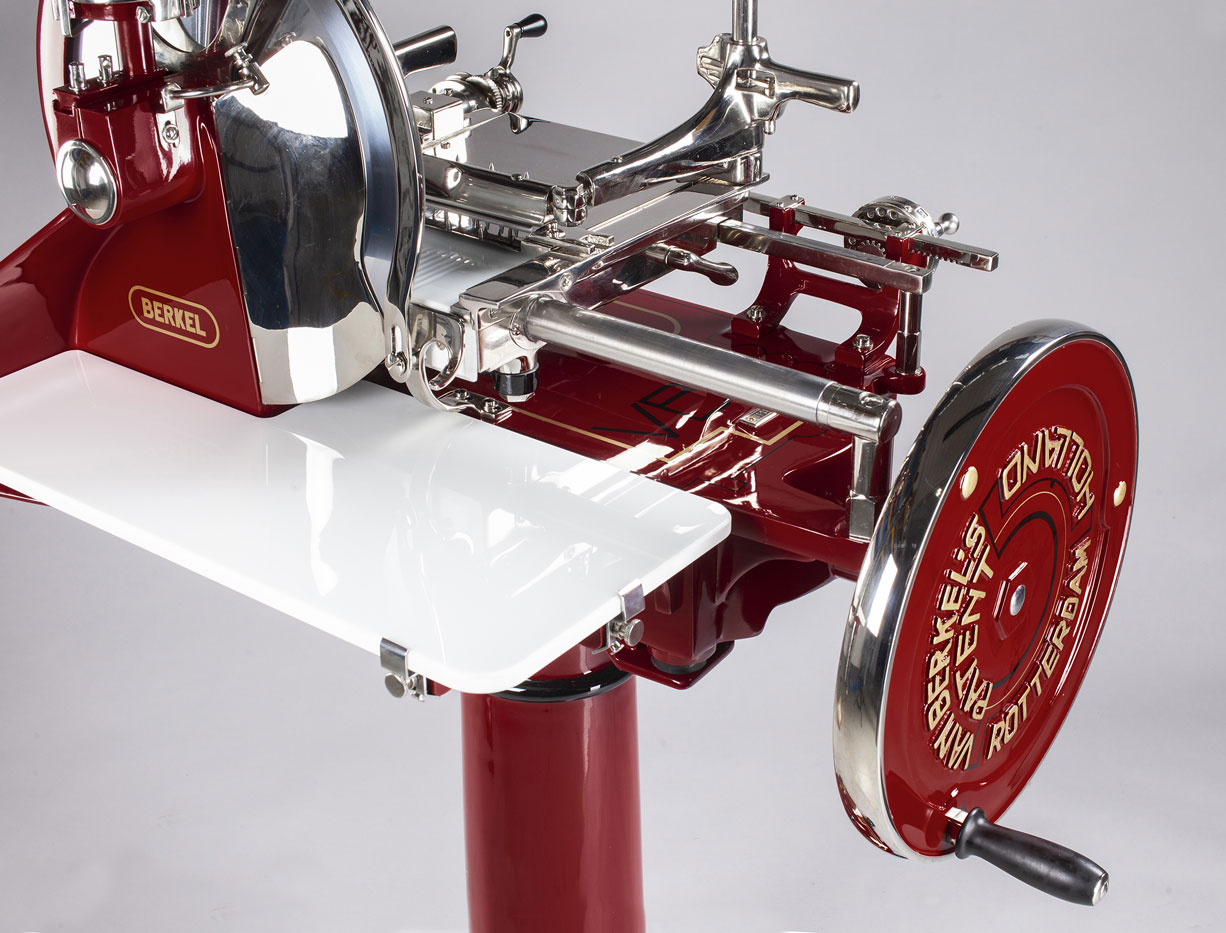

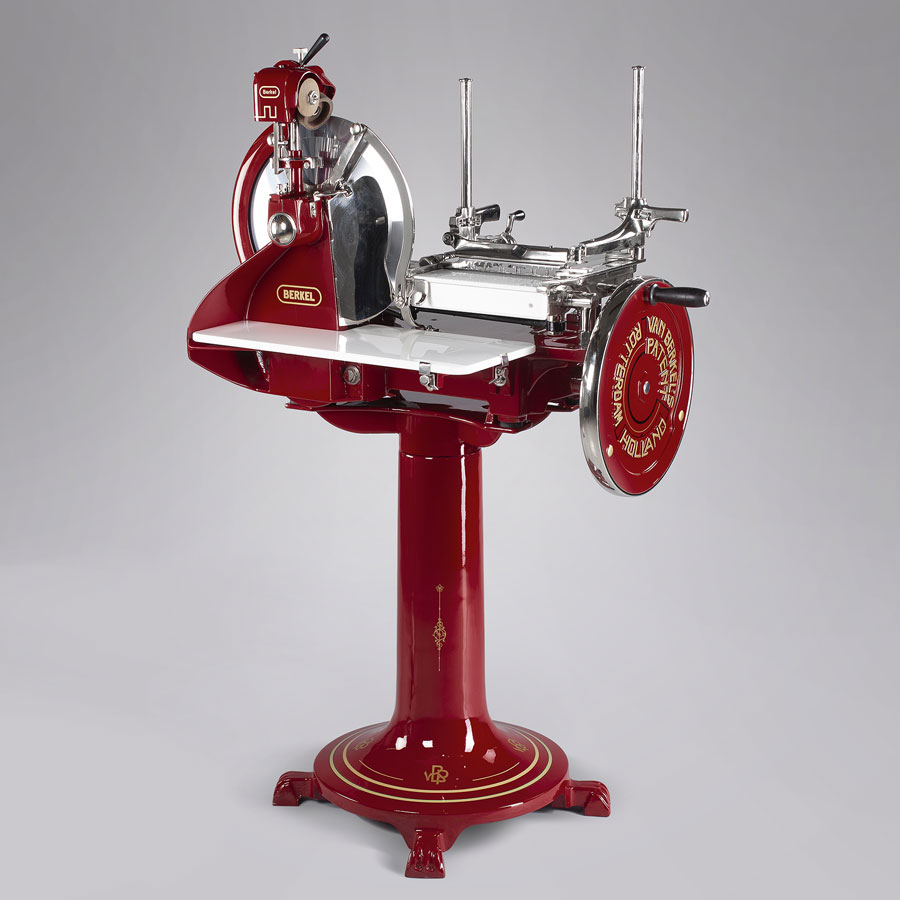

Berkel Aufschnittmaschine Modell 7

MODELLE:

Berkel 7

HERSTELLUNGSZEIT:

1922 – 1928

COLOR:

Rot / Sahne / Schwarz

TECHNISCHE DATEN:

Klinge: 370
Gewicht: 97
Breite: 645
Tiefe: 840
Höhe: 585

HISTORISCHE ANMERKUNGEN

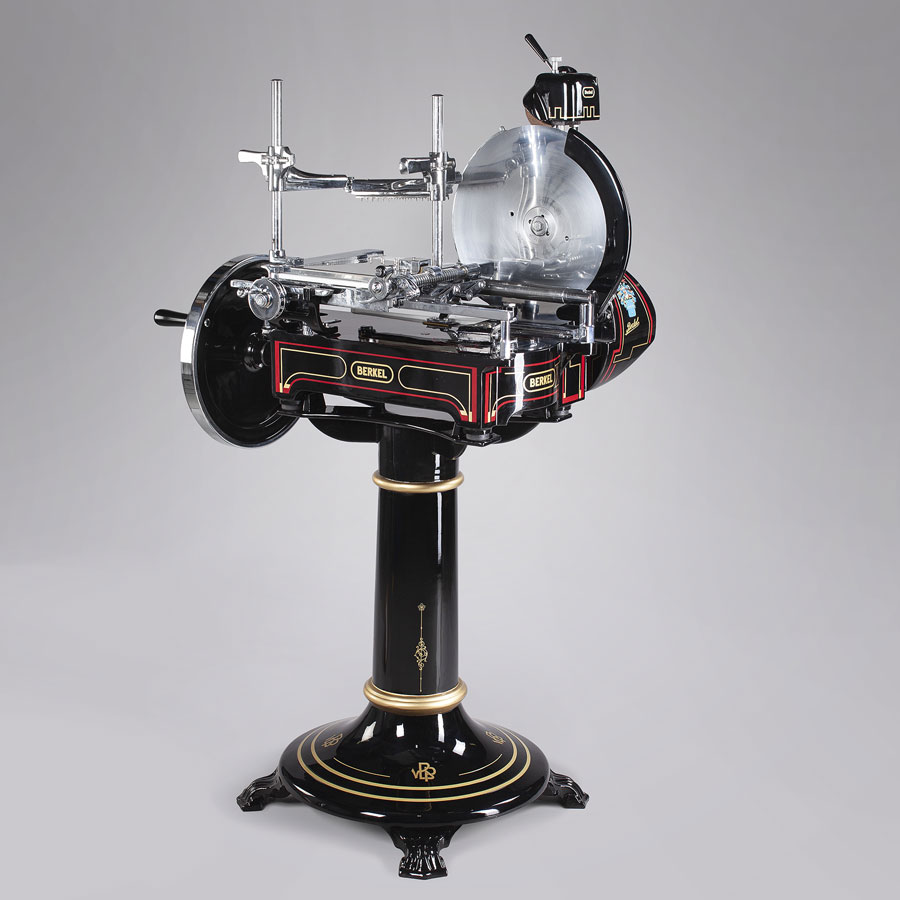

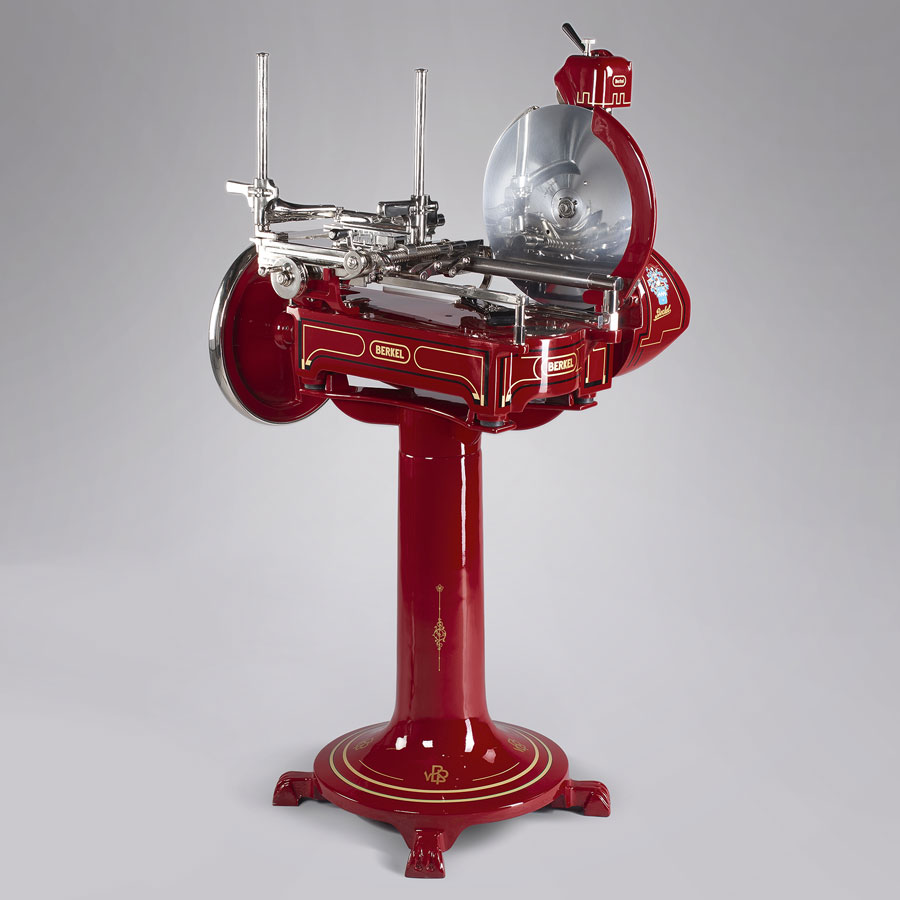

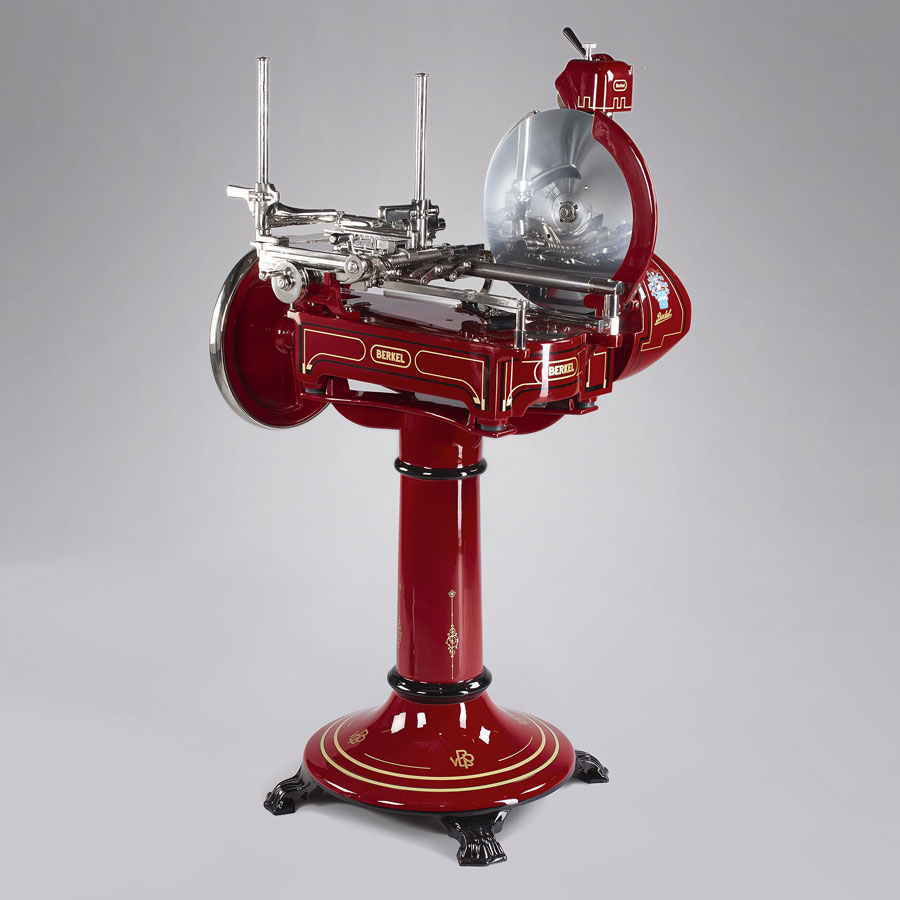

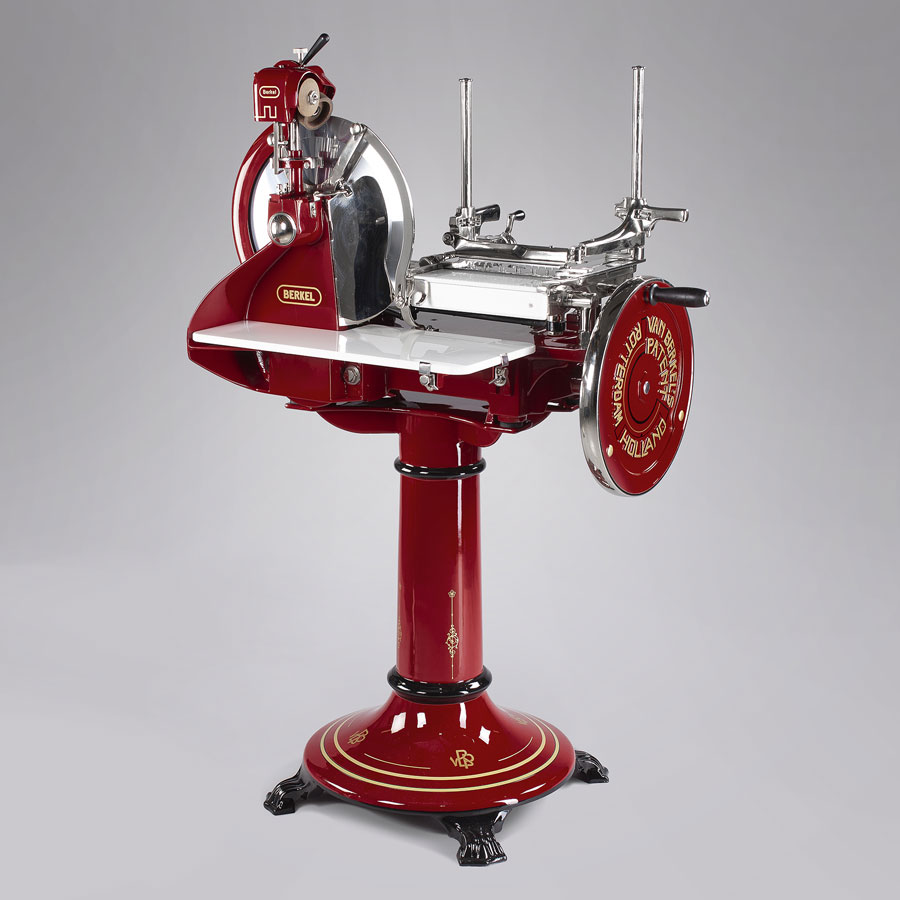

Die Aufschnittmaschine Berkel Modell 7 wurde zwischen 1922 und1928 hergestellt, zusammen mit Modell 5. Die Mechanik dieser Schwungrad Aufschnittmaschine ist identisch zu Modelle 3 und 5. Die Grundlage, anstatt, hatte einige Änderungen : ihre Abmessungen, Tatsache, wurden in Höhe erhöht. Das Festigung Schraubstock des zu schneidenden Produktes, in Modell Berkel 7 mit Sockel ist steck direkt im Schlitten eingegeben.

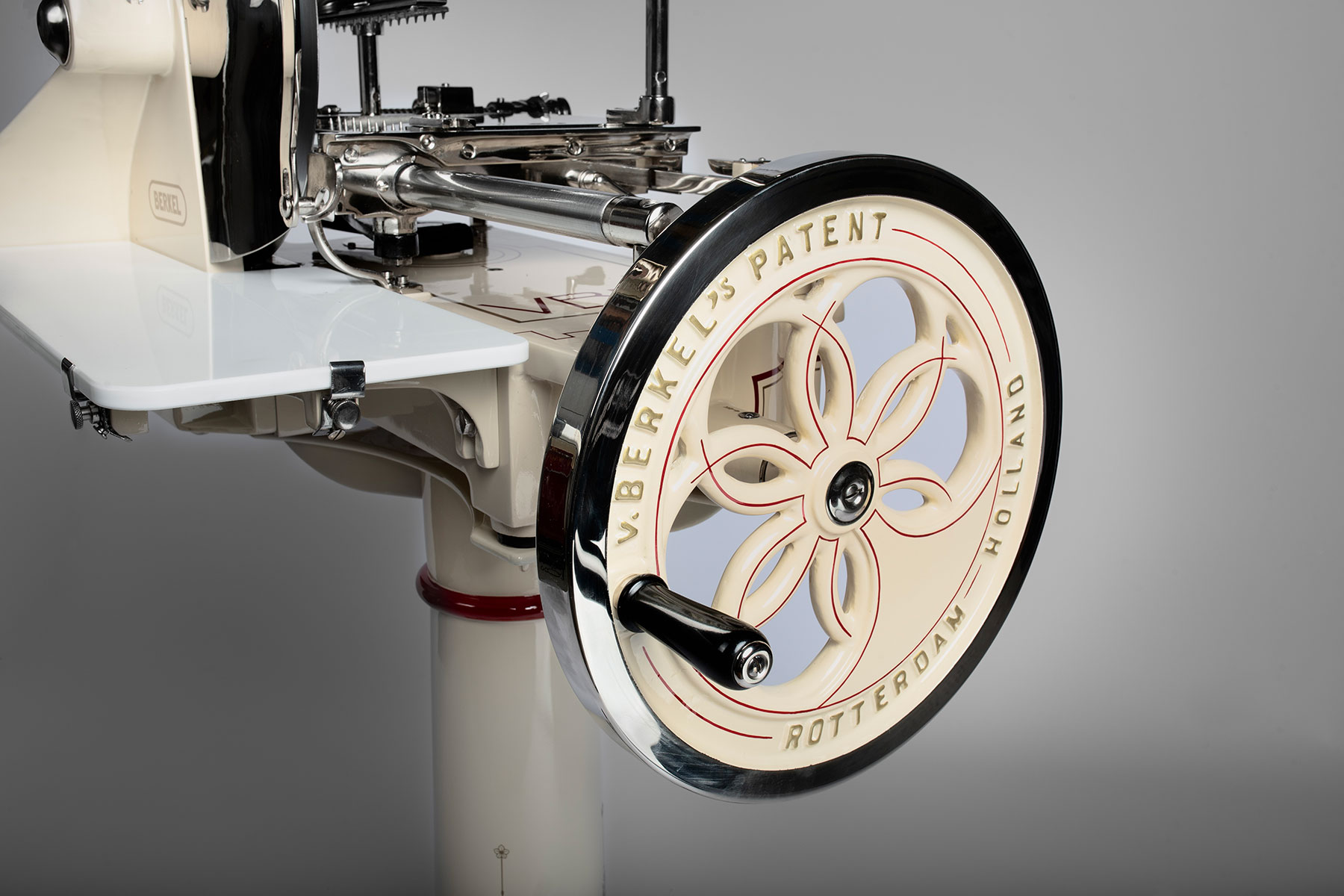

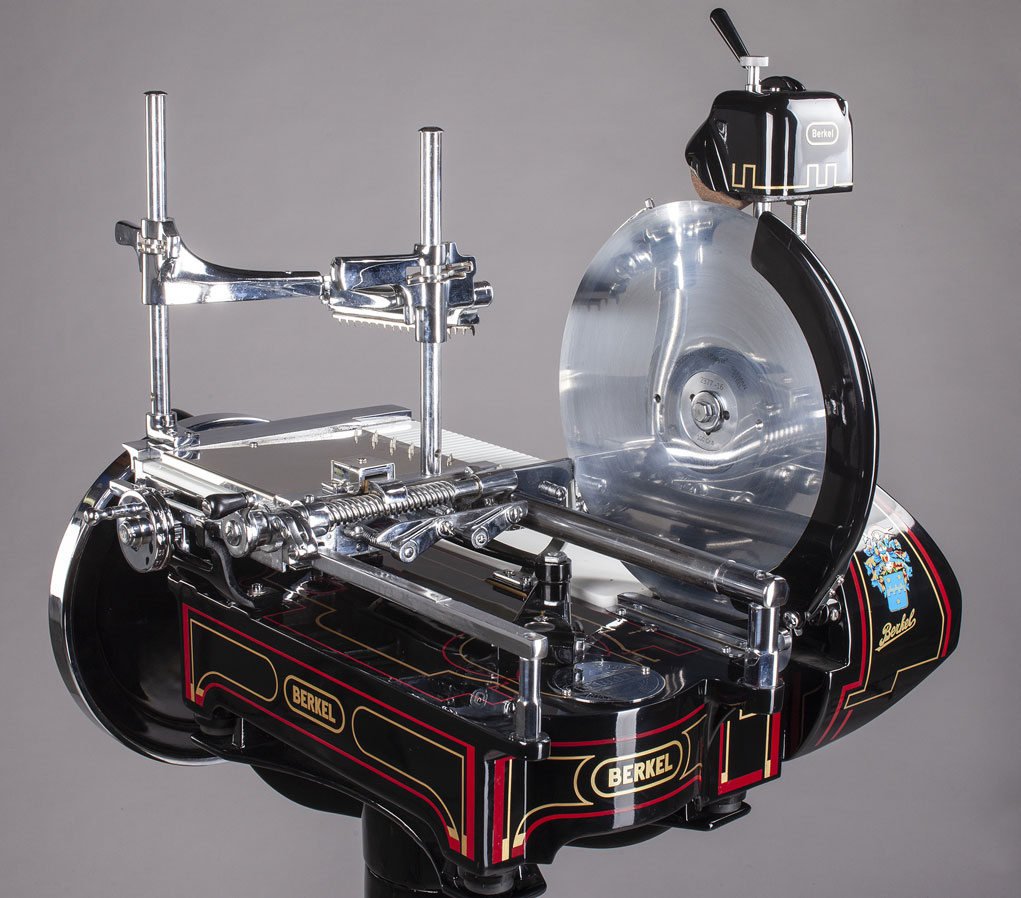

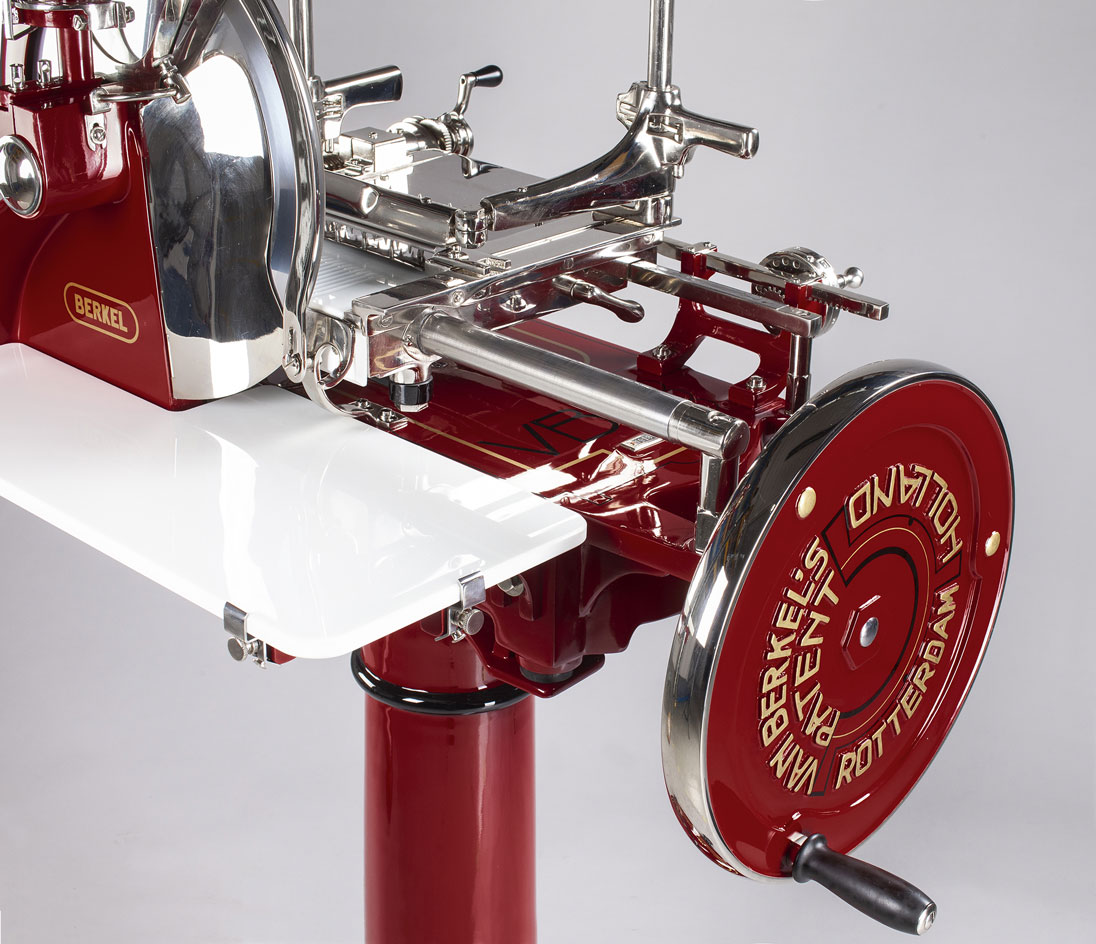

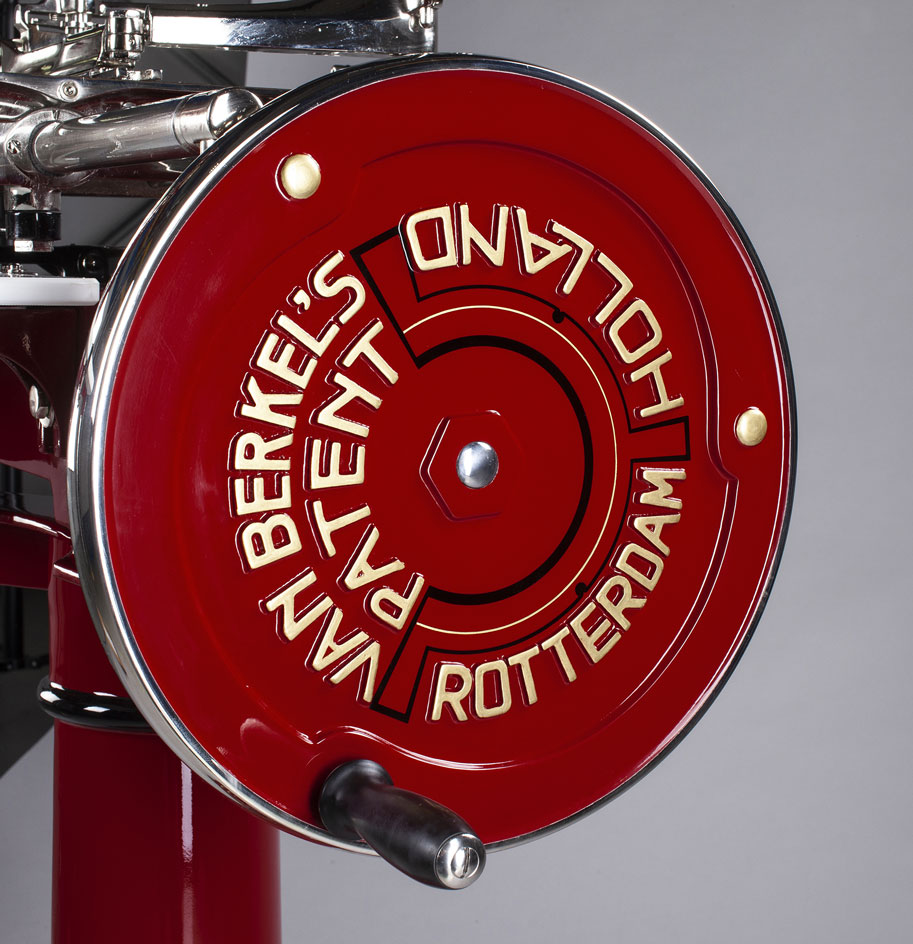

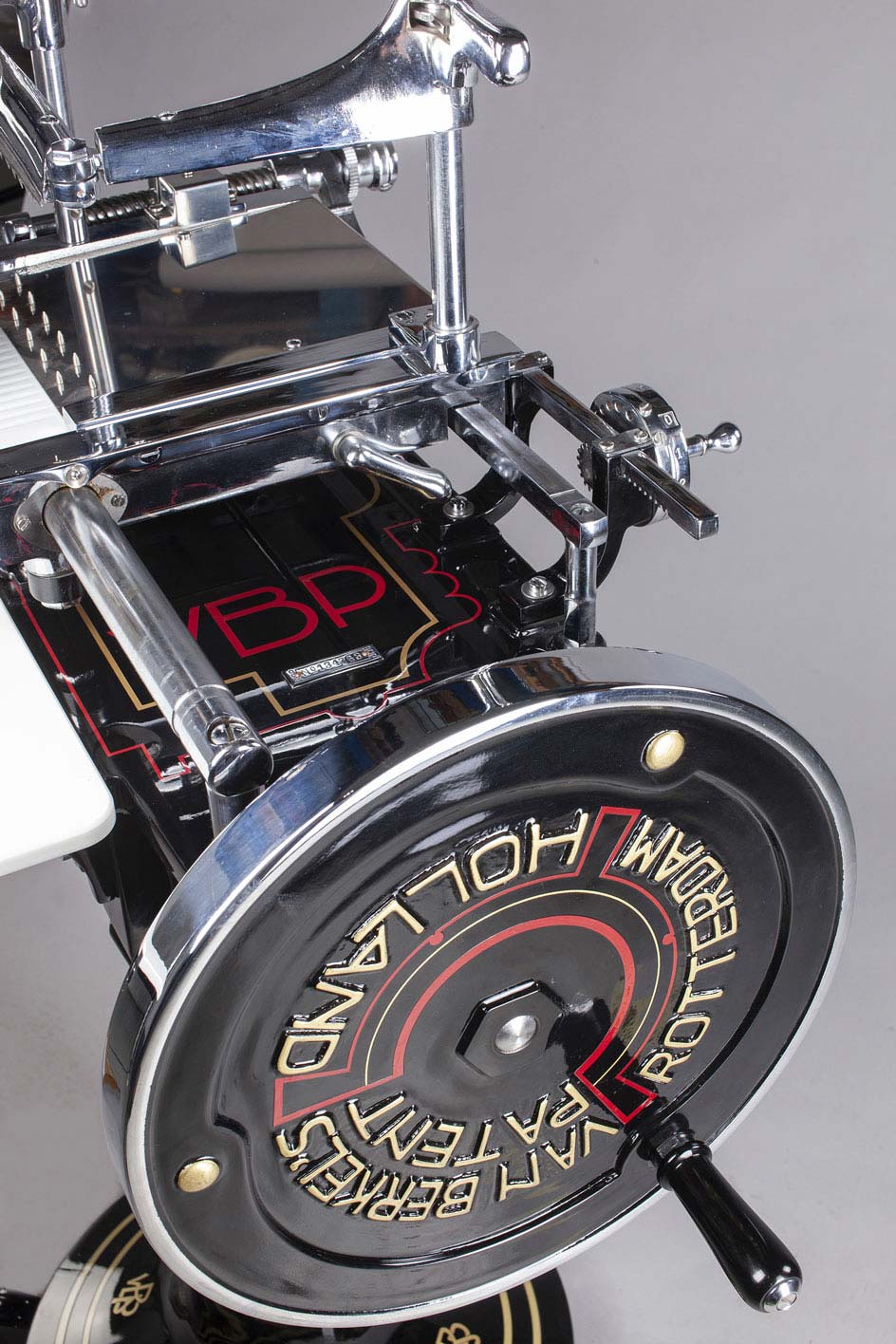

Es geht um eine Aufschnittmaschine mit Schleifapparat mit einer lackierten End kappe abgedeckt. Diese Schwungrad-Aufschnittmaschine besteht aus ein bestimmtes System, das erste Mal im Jahr 1908 für Model Berkel 2 ausgestattet wurde : der geschlossene Schwungrad – mit Prägungen darauf – aktiviert die Zahnräder sich befindende am Maschine Grundlage, die wiederum durch die Kette und der Gleitschlitten mit Hilfe von zwei Pleuelstangen, die Messerbewegung erzeugen. Diese Schwungradmaschine hat einen Gleitschlitten, der nah dem Messer in einem Stift fließt.

Auf der gegenüberliegenden Seite, ruht es dagegen auf einer Vierkantstange  durch einem Gleitfilz. Beide die  Führungen werden durch vier Säulen – zwei für jede – an der Maschine Grundlage befestigt.

In Berkel Modell 7 ist auch der Knopf zur Einstellung der Scheibe; es aktiviert den schnabelförmigen Hebel auf der Achse des Zahnrades auf dem Maschinenschlitten

Die Bewegung des Rades wird auf die Schnecke übertragen, wo der Maschine-Kamm des Schraubstocks eingegeben ist, der die Bewegung für das Schneiden erzeugt.

In dieser manuelle Aufschnittmaschine, ist das Zahnrad zu einem Kurbel verbunden, der das Schraubstock nach dem Grundsatz nach rechts oder links bewegen lässt.

In dieser Maschine, liegt die Messernabe im Maschinenschulter. Dieser letzte, ist äußerlich abgeflacht mit einem Bogen geformt Flügel. Dies erlaubt die Verlängerung der Maschine Tablett, das heißt ein größere Nutzung der Flächen während Verbrauch solcher Schwungradmaschine.

GRUNDLAGEN FÜR MODELL 7

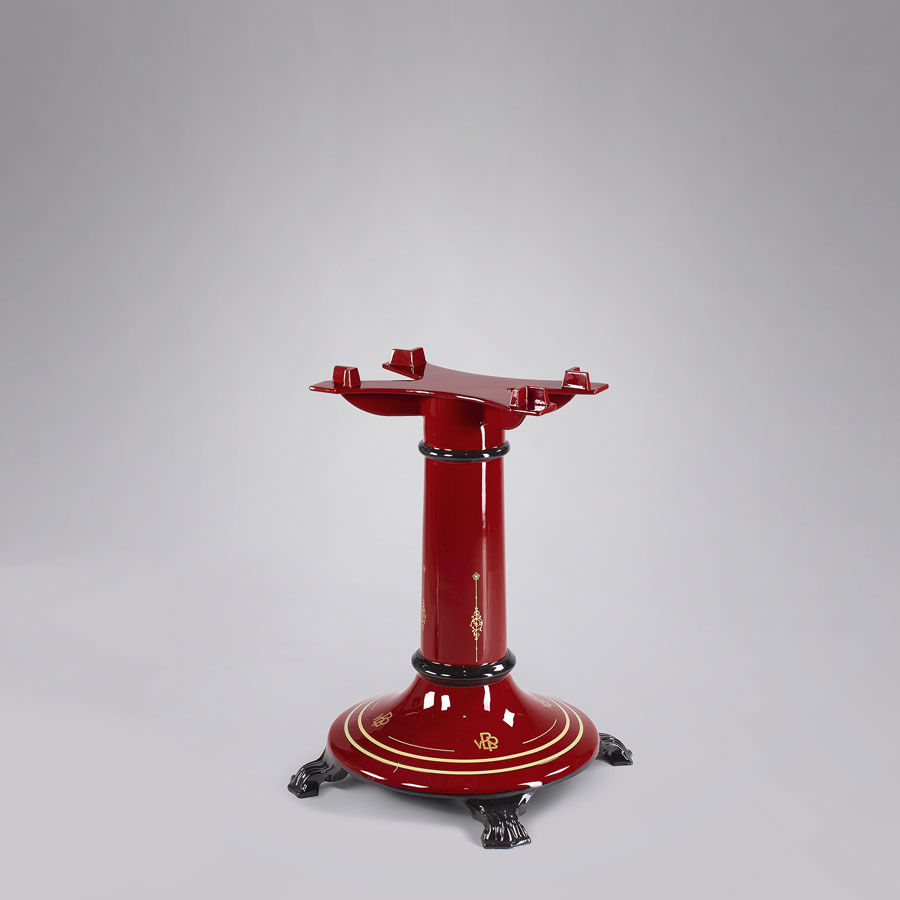

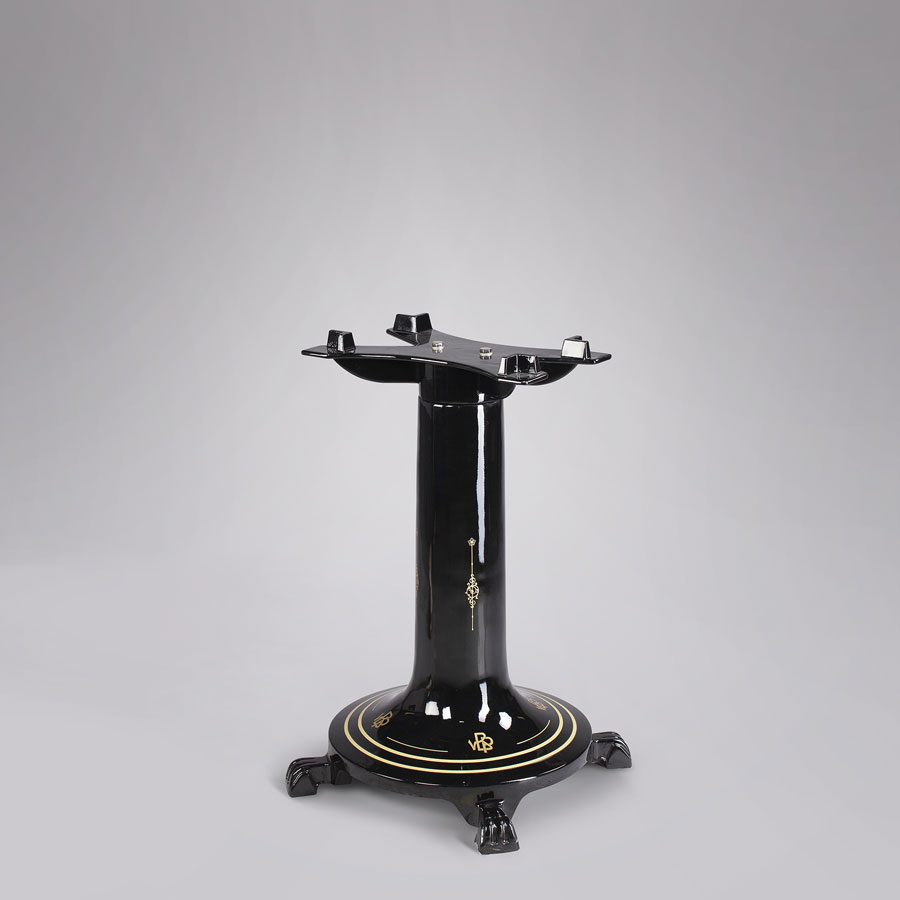

Sockel Berkel mod. 3, 5, 7, 12

Version schwer 4 fuss

Kaufen Sie dieses Slicer Berkel?
Informationen anfordern.

Prodotti form

Restauration Berkel Modell 7

Artigiani del Restauro restauriert komplett das Model Berkel 7, durch Wiedereinführung ihre genaue Funktionalität und Originale Pracht.



Im Fall von fehlenden oder beschädigte Teile, baut die Firma die Ersatzteile für Berkel Modell 7. perfekt original wieder. Die Firma produziert und weiterverkauft für Dritte auch die lose Ersatzteile für Berkel Modell 7.  Wenn du diese Maschine hast und di sie restaurieren lassen möchtest oder du dich interessierst an eine neue restauriert, kontaktiere uns um ein Angebot für Berkel Model 7. Neben der Restauration für Berkel Modell 7, Artigiani del Rreautaro kann die Maschine auch bereit restauriert verkaufen. Sie ist in 3 mögliche Farbe verfügbar : Berkel Schwarz, Berkel Rot und Berkel Creme.   Stetz mit uns in Verbindung um ein Angebot für bereit restaurierte Modell Berkel 7 zu haben oder um weiteren Info.
